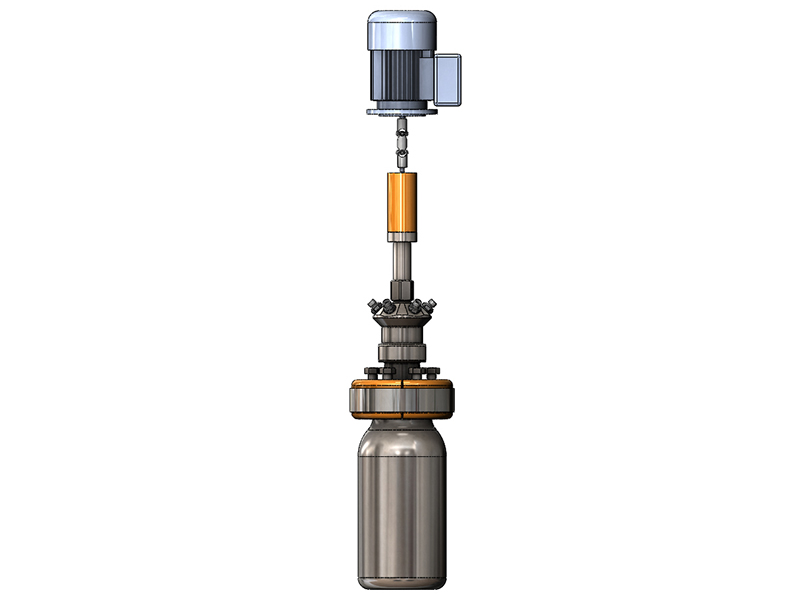

Реактор высокого давления АН-2

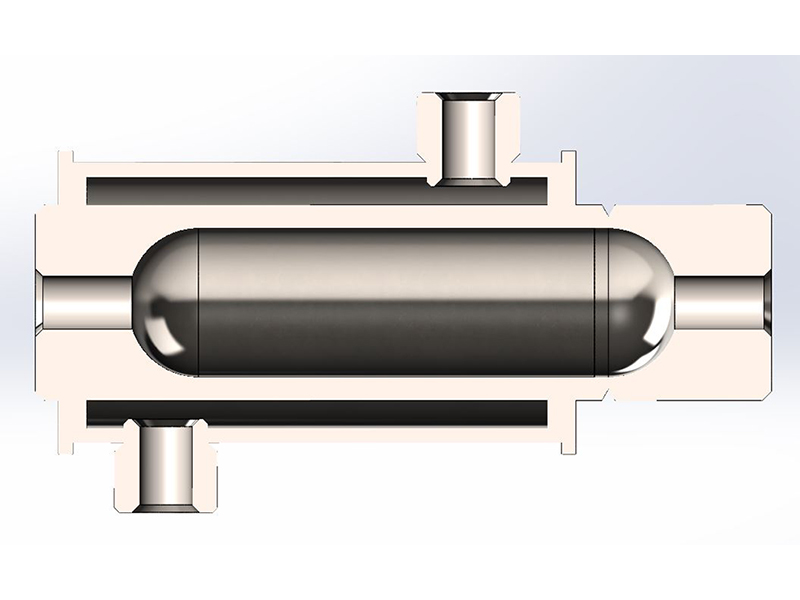

Пробоотборная система — наша оригинальная разработка, такого раньше не делали и давление высокое в нем и температура тоже

Пробоотборник позволяет брать пробы, не прерывая процессы, протекающие в реакторе. Емкость пробоотборника имеет объём 100 мл и выдерживает температуру до 350°C, давление — до 300 Атм (рабочие температура и давление — 300°C и 270 Атм). Давление внутри ёмкости контролируется при помощи манометра. Имеется система внешнего жидкостного охлаждения и кран сброса давления. Слив пробы осуществляется через кран из нержавеющей стали.

Управление работой реактора мы вынесли на внешний блок управления с удобным сенсорным экраном - своя разработка. Пользоваться им удобно, экран как у смартфона, только размером больше. Программа интуитивно понятна и не требует долгого освоения. С помощью неё можно настроить температуру внутри ёмкости (с построениями графика выхода на температурный режим) и выставить скорость перемешивания. На экран выводится текущее состояние вещества внутри ёмкости, а также предупреждения о внештатных ситуациях с возможностью их предотвращения (аварийный прерыватель).

Одна из наших уникальных разработок — магнитная муфта аналогов которой, пожалуй, не найдешь в России. Вещь по своему уникальная. Рассчитана на очень высокое давление и температуру. Получилась компактная. Разрабатывали и испытывали с нуля. Следующий образец будем сертифицировать.

Разработанная нами система пассивного охлаждения, в свою очередь, не допускает негативного воздействия высокой температуры реактора на магнитные поля.

Из-за большой массы реактора мы усилили стенд-подставку, сделав конструкцию сварной. Покрытие защищает материал подставки от воздействия химически активных веществ. Возможна установка на неровной поверхности благодаря регулируемым виброопорам.
